PAパワーアンプは冷却ファンでの冷却が主流になっています。
冷却効率に優れていますが ほこりを吸い込んでしまい易い
大きな欠点がありますので
定期的に 内部のほこりを取るメンティナンスを行なうと
アンプは喜びます。
但し 知識の無い方が行なうと故障の原因となりますから注意下さい。
ほこり は アンプ本来の機能を低下させると共に
色々なトラブルの原因となります。
CS800Sは、下記のように
上蓋 ４個、側面の上 ３×２ 個 ＝計 １０個のネジを外すと
上蓋が外せます。

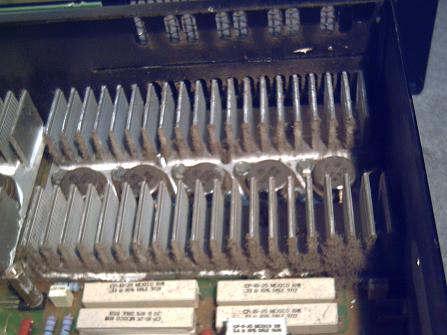

放熱器に ほこりが多くたまっています。
基盤 裏のハンダ面にも ほこりが たまりやすい所です
ファン（２台）自体にも結構 ほこりが こびり付いています。

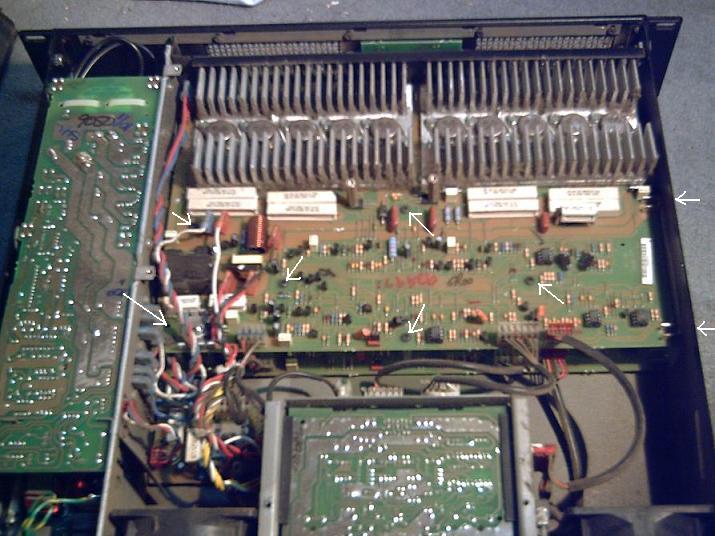

下記 白矢印 ８箇所のネジを外すと
上段（Aｃｈ）の基盤が外せます。
このように
ほこり がたまりだすと
急速に
ほこりは増殖して行きます。

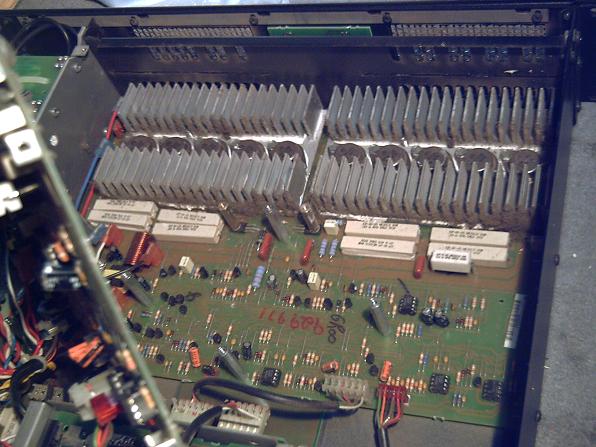

下段（Bch)の基盤 の方が多くの ほこりがたまっています。

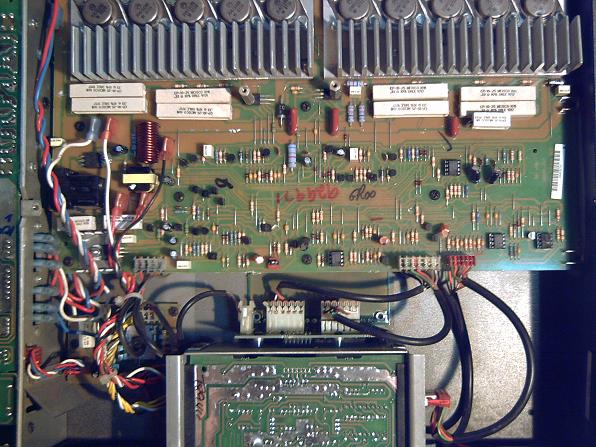

清掃後の Ach 基盤
プロセッサーのように軽い本体と違い
パワーアンプは 重く 発熱も大きい ので ラック収納やセッテングの際は 色々工夫しないと
思わぬトラブルの原因となります。

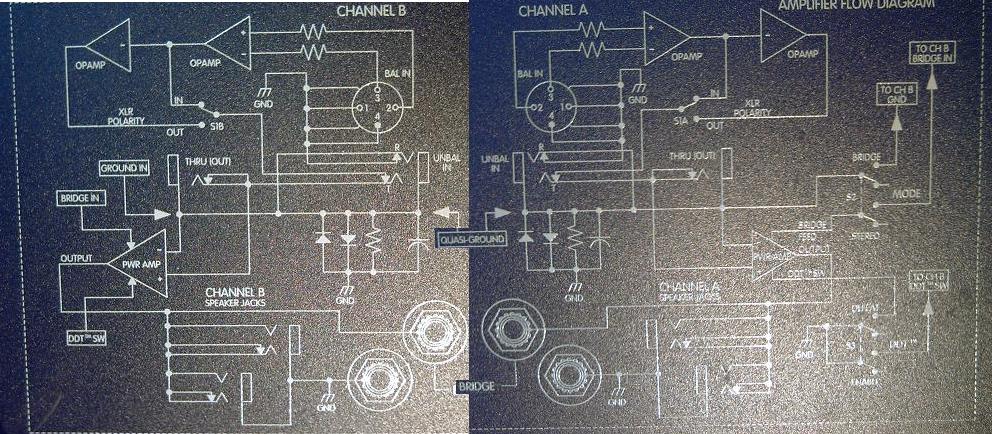

ブロック図

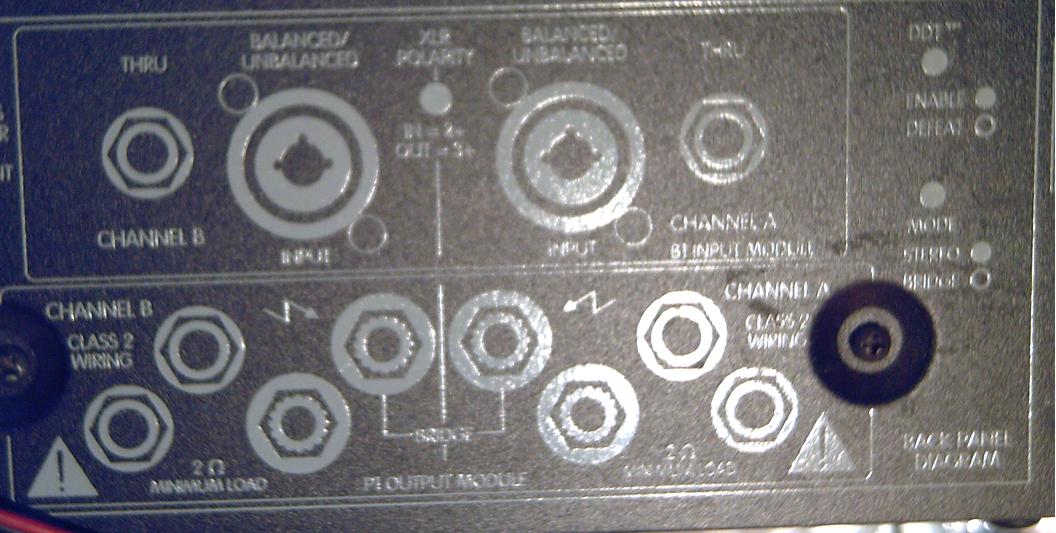

入力 フォーン ジャック は 一見 パラで ２口 ＩＮ ですが
ＵＮＢＡＬ ＩＮ の Ｒｉｎｇ は ＧＮＤ から切り離れ１クッションあるので
ＴＨＲＵ ＯＵＴ の方が感度が低く ＵＮＢＡＬ ＩＮ の方が感度が高い
Ｔｏｐ の接触不良などでも 感度の差が生じる事がある。
