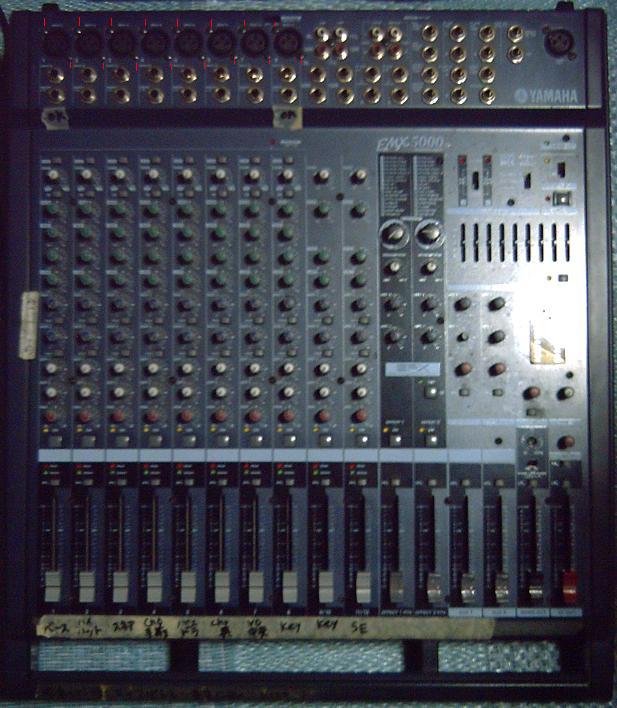

YAMAHA　EMX5000　１２

１，８　ｃｈ　キャノン・コネクタ　接触不良　修理。
2016-0424 = ３ｃｈ　キャノン・コネクタ　接触不良　修理。

キャノン・コネクタ　不調の時は　
Ｌｉｎｅ　ｉｎ　　ＴＲＳを使用できる　（ＴＲＳを使い正常の場合はキャノン・コネクタの接触不良）


＊フロント面のツマミなどは　一切外さなくて良い。
パネル面の　コネクタ　取り付けネジ　赤は　ゆるみが無いように締めておく。


1,両側面のカバーを外す

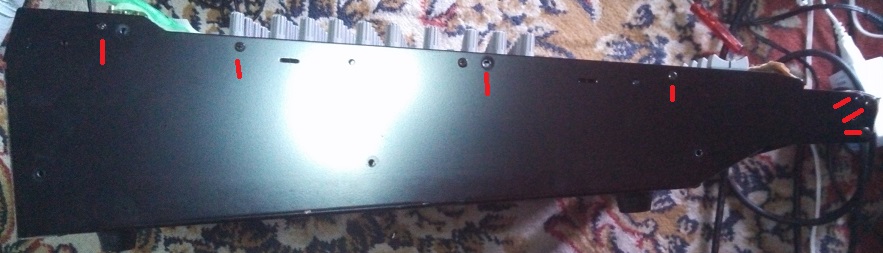

２、カバーの内側ネジを外す。



ＳＴ　ﾌｪｰﾀﾞｰ側の側面

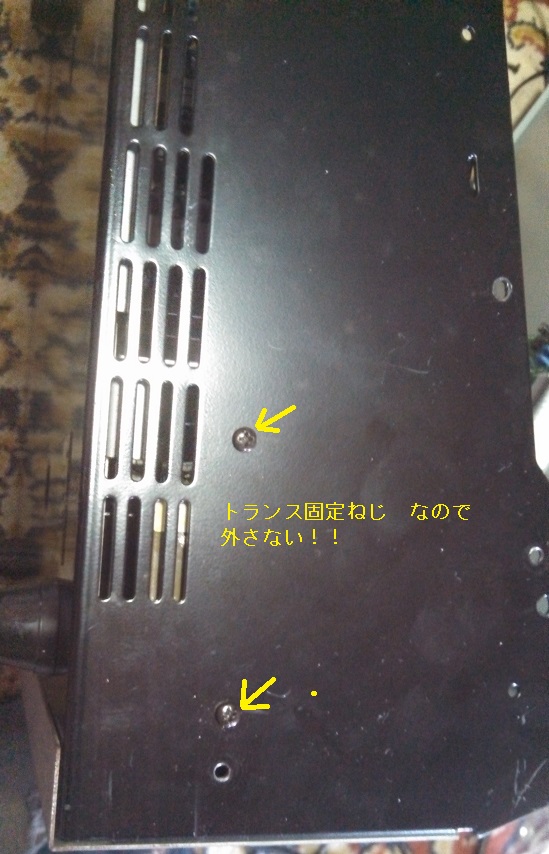

黄色のネジは　絶対外してはならない。

３、緑ネジは、中にあるバックパネル固定用なので　後で外しても良い。
赤のフェーダー側ネジを外す。

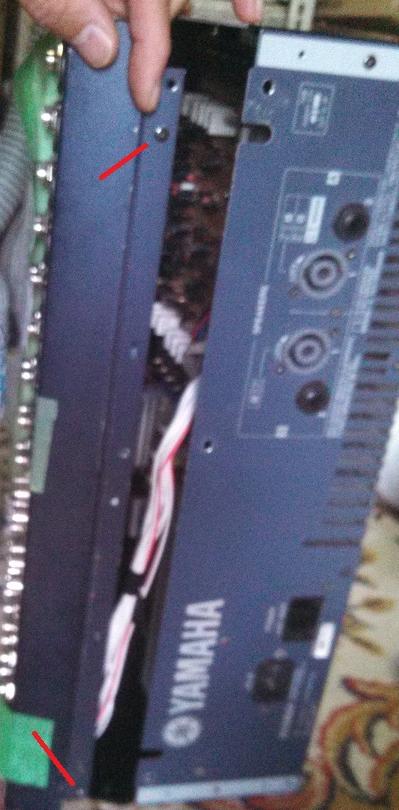

４、パネル面　裏面の　赤ネジを外す。
黄色ネジは外さなくてもよいはず。

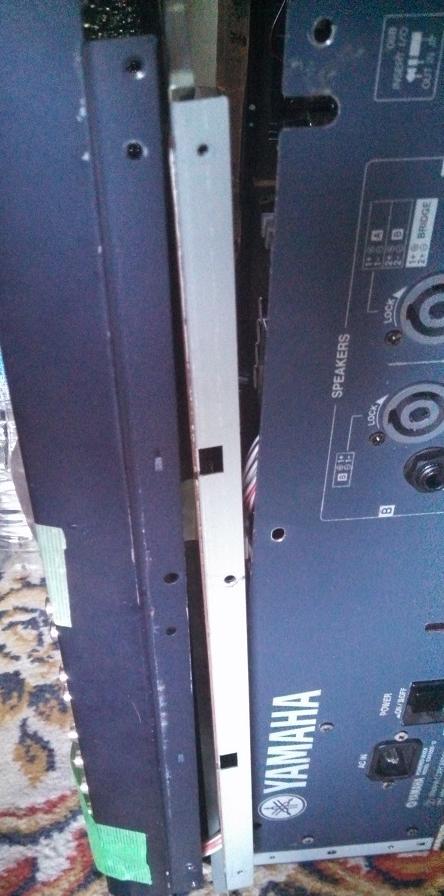

５、中にあるバックパネル固定用　赤ネジを外す。
　　　３の緑ネジも　中にあるバックパネル固定用なので　ここまでに外す。


　

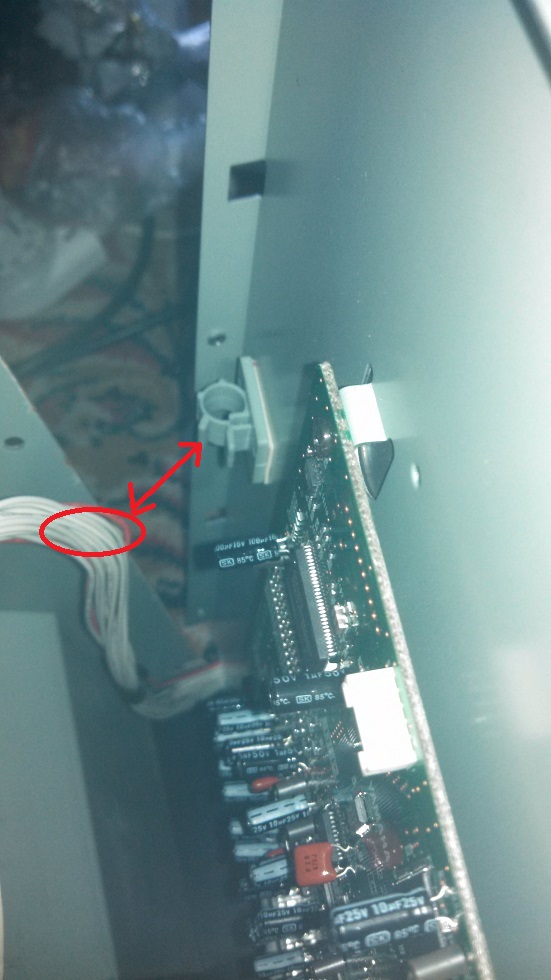

６、　下記のように　中にあるバックパネル　にある　コードクリップからコードを外す。

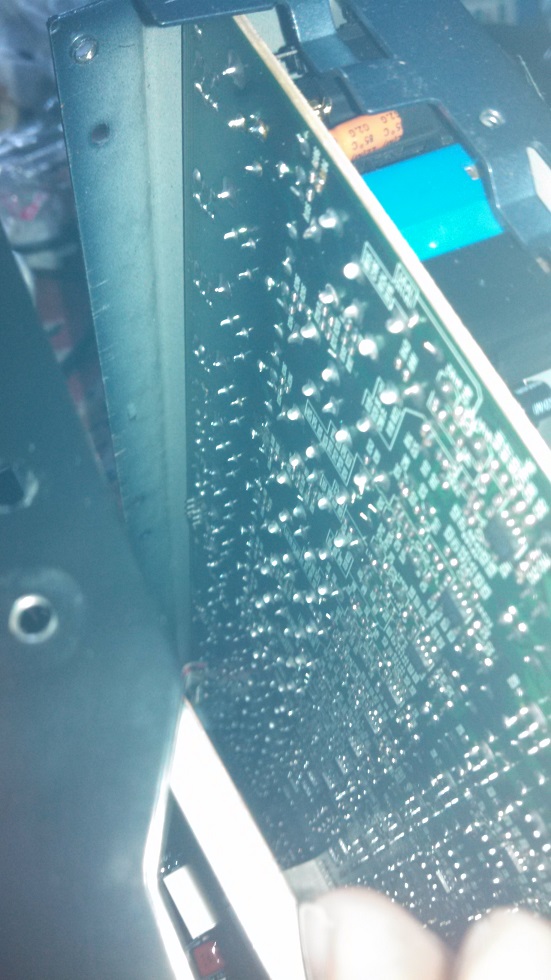

７、中にあるバックパネルを外せば　基盤裏面が出てくる

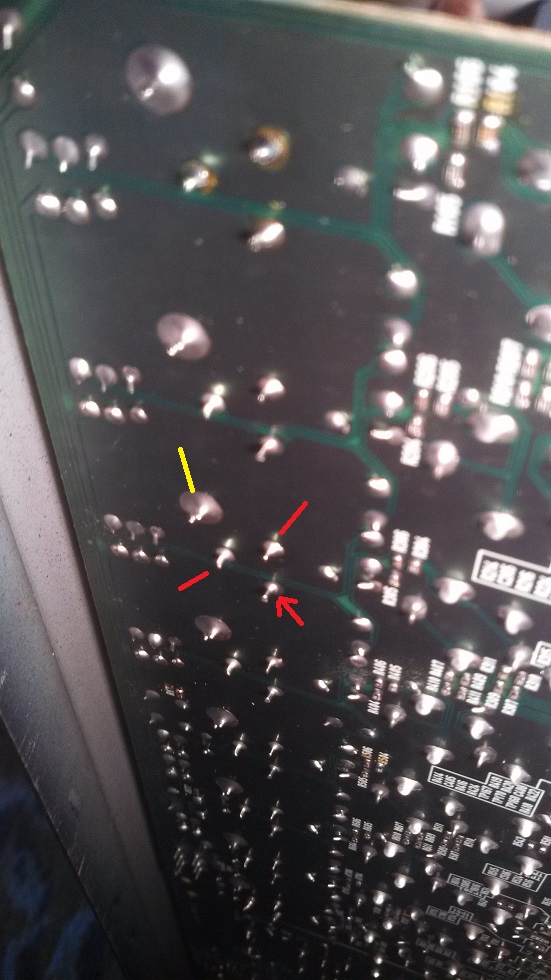

キャノン・コネクタ　は基盤付けなので　隙間から　基盤　接触部の　ハンダ直し可能　
フロントパネル面の　コネクタ　取り付けネジを締めてからハンダ直しを行う事！！
赤　３つは　キャノン・コネクタの端子、　黄は足（足が１つしか無いのでコネクタの端子に圧力が
かかり　接触不良になりやすい。

トランス　ボックス内にある　ヒューズ

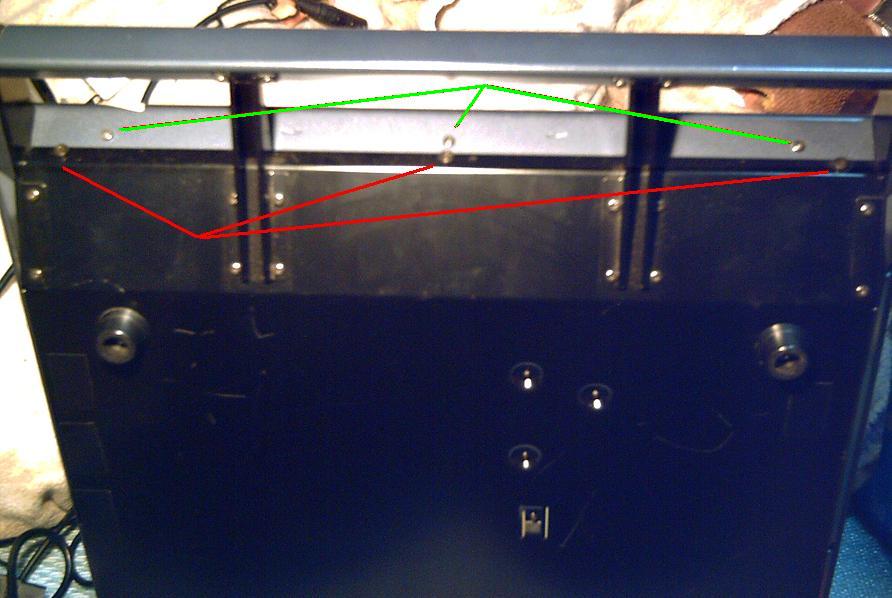

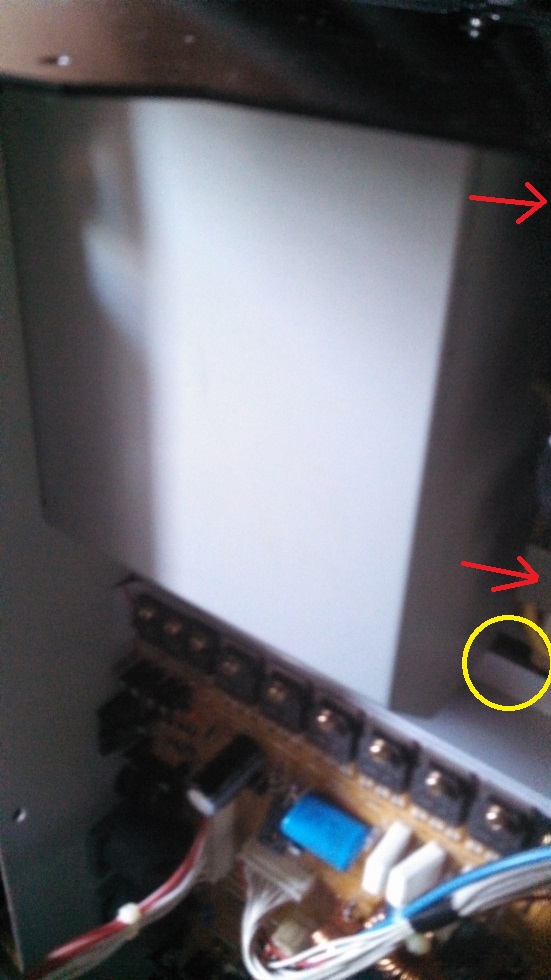

１、赤ネジ　２箇所を外すが　その前に　黄色の穴に落ちないように　ガムテープで蓋をしておく。

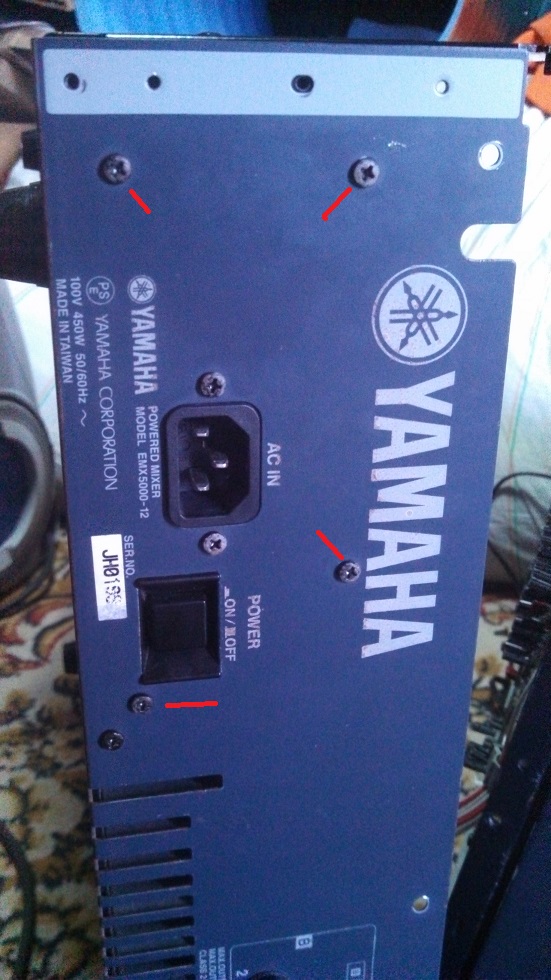

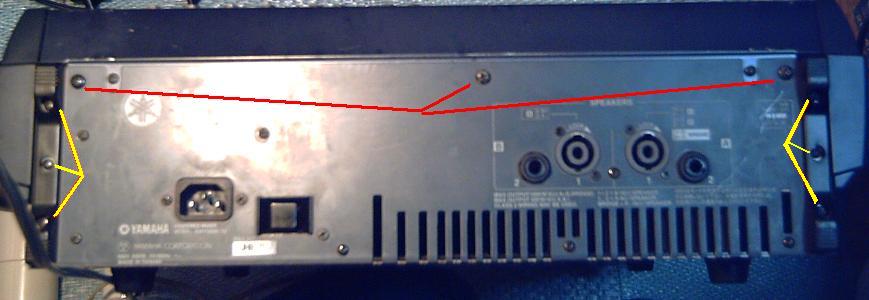

２、裏パネルの赤ネジを外す。

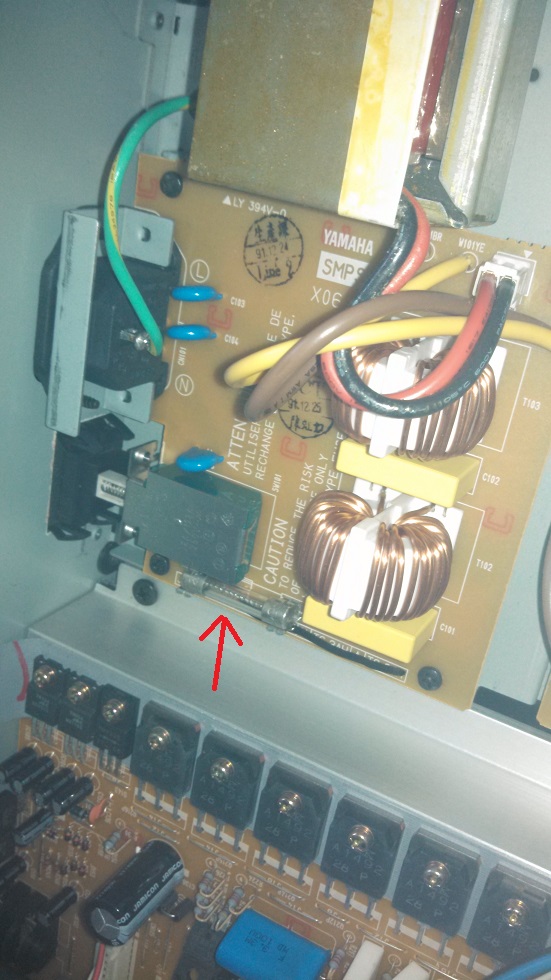

３、カバーを外すと　ヒューズが見える。
