Level Converter(2ch)
当社 で設計製作した レベルコンバーターです。
市販品は 高価で
ゲイン付きの物が無く 不便ですが
これは 幅広い入力感度に対応できるように設計されています。
アンバランスOUTは 独立したアンプ経由なので
2つのアンバランスとバランスOUTを同時に使用しても
出力インピーダンスなどに影響はありません。
フロント面
リア面

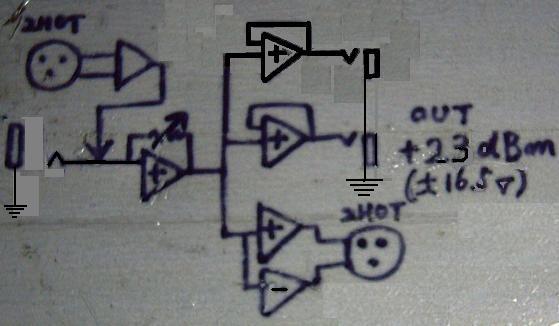

使い方は、ブロック図 を見れば すぐ分かります。
ゲインVRのフェールセーフについて:
VRの3P目はNCにせず 2,3Pを短絡させると
可変部分の2Pにガリなど接触不良が起こっても
トラブル防止に役立ちます。
